燃油蒸發排放試驗艙
產品分類： 行業專用試驗設備
燃油蒸發試驗室試驗室用于汽油動力裝置的燃油蒸發污染物排放試驗。采用活動屋頂式可變溫度可變?nèi)莘e密閉室，可對密閉室中的HC濃度、質量進行實時的采樣、分析、計算；排氣分析系統為進口的加熱型氫火焰離子化型分析儀
訂購熱線：18702252422
立即咨詢一、標準規定
燃油蒸發排放試驗艙用于汽油動力裝置的燃油蒸發污染物排放試驗。采用活動屋頂式可變溫度可變?nèi)莘e密閉室，可對密閉室中的HC濃度、質量進行實時的采樣、分析、計算;排氣分析系統為進口的加熱型氫火焰離子化型分析儀。
收集法和密閉室法都是用于測試汽油車燃油蒸發污染物排放量的試驗方法。
收集法是指采用裝有活性炭的收集器收集試驗車在整個模擬試驗工況中，包括晝間換氣、運行和熱浸過程，由燃油供給系統(包括油箱、炭罐、化油器等)蒸發泄漏到大氣中的燃油蒸汽量的試驗方法。這種方法測試設備比較簡單，試驗精度較低，僅能測試出供油系統的蒸發污染，對汽車其他部件揮發的碳?xì)浠衔镂廴緹o法檢測。

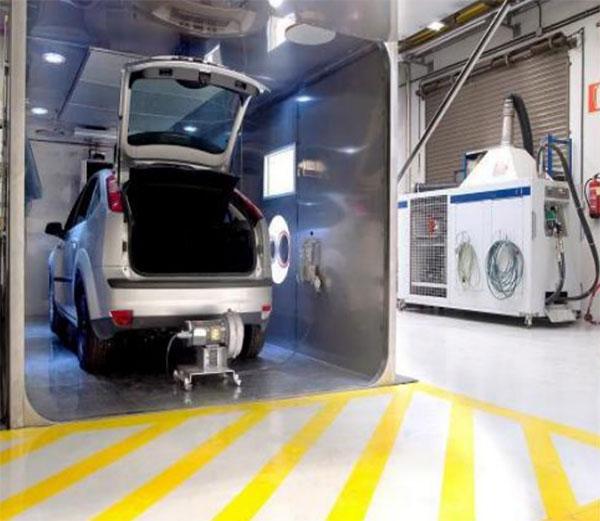

密閉室法是指將整個試驗車輛放入一個密閉的試驗空間中，試驗間的內壁是用不吸附碳?xì)浠衔锏牟牧?如不銹鋼、聚四氟乙烯等)制做。按規定的溫度變化率對試驗車的燃油箱加溫1小時，以模擬白天溫度升高的過程，同時采用碳?xì)浠衔锓治鰞x測試室內碳?xì)浠衔锏臐舛茸兓?，并記錄其平均值。完成晝間換氣試驗后，將試驗發動起啟動，按照規定的工況運行。
然后，再將其推回試驗間，密閉并保溫1小時，稱為熱浸試驗。同時測試室內碳?xì)浠衔锏臐舛茸兓⒂涗浧淦骄?。晝間換氣與熱浸試驗所測試得的碳?xì)浠衔餄舛鹊目偤?，即為試?yàn)車輛燃油蒸發試驗的總排放量。這種方法試驗設備價格昂貴，但測試精度高，能夠測試整個車輛(包括燃油系統、內飾涂料、噴漆、輪胎等)揮發出來的碳?xì)浠衔镂廴疚锟偭?，是國外用來測試燃油蒸發排放量的較為普遍的試驗方法。
環境保護試驗 |
卡爾/ 碳水化合物 試驗 4小時105oF背景穩定性 4小時105oF丙烷注射液和保留 105oF丙烷注射和保留 24小時65-105-65oF1-日變化 48小時65-105-65oF2-日變化 72小時65-105-65oF3-日變化 1小時105oF熱浸泡 1小時60-84oF燃料日變化
ftp/ 環境保護署 試驗 4小時96oF背景穩定性（86.117-96） 4小時68oF丙烷注射和保留（86.117-96） 4小時72oF丙烷注射和保留（86.117-96） 4小時96oF丙烷注射和保留（86.117-96） oF丙烷注射和保留（86.117-96） oF1-日變化量（86.133-96） 48hr72-96-72oF2-日變化量（86.133-96） 72hr72-96-72oF3-日變化量（86.133-96） 1小時72oF熱浸泡（86.138-96） 1小時60-84oF燃料日變化量（86.133-90）
電子發動機控制 試驗 4小時96oF背景穩定性 oF丙烷注射液和保留 24小時丙烷注射和保留 oF1-日變化 oF2-日變化 oF3-日變化 Subar1小時熱浸泡 1小時68-95oF燃料日變化 |
產品詳細信息 | 燃油排放蒸發試驗艙現貨供應用途： 燃油排放蒸發試驗艙可以提供標準的測試環境（如指定的溫度、相對濕度、空氣置換率和氣流速度）或模擬真實的室內環境，并測試各種燃油發動機產品的污染物釋放率和釋放特性，進而可以： 確定環境變量對材料和產品釋放率和釋放特性的影響； 根據釋放特征劃分和產品的釋放蒸發等級； |
燃油排放蒸發試驗艙產品優勢介紹 | （1）環境艙系統組成： 包含氣源部分、過濾部分、加濕系統、溫控系統、夾套艙體、 測試艙，系統控制器等組成。 （2）夾套艙體：采用不銹鋼結構，多個測試艙嵌在夾套艙內，只保留測試艙門在夾套艙 壁面上，方便開啟。艙體保溫材料為阻燃性玻璃纖維棉材料，厚度 120mm。艙體外殼為冷 軋鋼板靜電噴塑，顏色為白色，艙體內壁面為 304 不銹鋼，厚度為 3mm. 多個測試艙固定 在框架上。 （3）氣源部分：采用進口無油空氣壓縮機，提供的最大氣流量為 5m3 /h，配合冷凍式冷 干機，對壓縮空氣進行除濕處理。 （4）過濾部分：采用 4 級過濾材料，包括物理過濾，活性炭過濾，膜過濾，確保過濾后 的空氣質量達到測試艙本底濃度要求。 （5）加濕系統：采用干濕氣體平衡法加濕方式，各個測試艙有獨立的加濕控制單元，可 按設置要求分別控制各個測試艙內空氣的濕度。該方法濕度穩定快， （6）溫控系統：多個測試艙內置在一夾套艙體內，艙體內設有加熱管、制冷盤管，夾套 風循環系統，風道等，通過控制夾套艙內空氣的溫度實現統一控制多個測試艙的溫度，并 且多個測試艙內溫度均勻度好。 （7）分組控制：根據用戶選擇的艙的數量，我們可以分組控制每組的溫度，實現同組艙 可做相同的實驗，最大程度提高了測試艙的使用效率，滿足不同標準測測試要求。（建議 8 個艙以上采用） （8）測試艙：測試艙有獨立門，壁面材料為 304 鏡面不銹鋼，厚度為 2mm。內安裝有循 環風扇，有風道，風速可調節。艙門內壁面為鏡面 304 不銹鋼，外面為噴塑處理的鋼板。 門上設置有 2 個采樣孔，可進行平行樣采集。 （9）系統控制器：采用臺灣臺達 10 英寸彩色觸摸屏和 PLC 控制器做為系統的控制器， 可設置溫度、濕度、進氣流速、循環風速并記錄這些數據，可在線檢測這些數據，并有配 套聯機軟件。 （10）快速降溫：高溫清洗或者高溫測試后系統可采用高溫降溫方式，可快速平衡各個 測試艙到常溫狀態，極大提高了測試的效率。 （11）本艙核心技術采用我公司自主專利技術，解決多艙的濕度獨立控制問題。 |
項目 | 技術指標 | |
溫度
| 調節范圍 | 20～90℃標準 (高溫清潔溫度120～250℃非標) |
調節精度 | ±0.5℃ (偏差) 符合VDA276標準時，±0.5℃(偏差deviation) | |
測量精度 | ±0.1℃ | |
相對濕度
| 調節范圍 | 5～95%R.H.（20-30℃） 符合VDA276標準時，5%R.H.（65℃），5%RH（60℃）， |
調節精度 | ±3%R.H.(偏差) | |
測量精度 | ±1%R.H | |
通風量
| 調節范圍 | 0.2m3～1.2m3/h(換氣率0.2-1次/小時 ) |
調節精度 | 通風量±3% | |
測量精度 | ±0.01m3/h | |
環境箱工作室尺寸 | 60L 測試艙，尺寸為：D５００mm*W４００mm*H３００mm, 120L 測試艙；尺寸為：D５００mm*W5００mm*H48０mm, 225 L 測試艙；尺寸為：D750mm*W600mm*H500mm, 測試艙的數量和規格可根據用戶需要定制，艙外形可根據設備擺 放場地設計 | |
環境試驗箱門的尺寸
| 1200×1050mm（高×寬 height×width） | |
環境箱內相對于箱外壓力
| 10±5Pa | |
環境箱密封 | 1KPa相對壓強下,泄漏率<氣流量的3%
| |
噪聲 | <65dB（空氣壓縮機除外 except air compressor） | |
風速 | 0.1-0.3M/S 符合VDA276標準時，風速大于1.0M/S | |
流量計精度 | 1級，數顯Level 1, | |
工作倉正壓保持 | 10±5pa | |
設備 | 性能指標 |
壓縮空氣
| 氣量:1.2m3/h |
工作壓力:大于2bar | |
除正常測試外，老化時要求艙內氣流速為17L/min左右或者更高，而這個時候需要的外部供氣量要接近30L/min 左右，所以對壓縮機和干濕機要求也很高 | |
干燥機 | 處理最大風量:1.2m3/h |
高效微粒過濾器
| 處理最大風量:2m3/h |
處理后,氣體中的微粒濃度要求: | |
直徑大于0.5um的微粒數濃度<100particles/m3 | |
活性炭過濾器/化學過濾器
| 處理最大風量:1.2m3/h |
處理后,氣體中的污染物濃度要求 | |
空氣潔凈濃度<20ug/m3,任何一種VOC<2ug/m3;（如果VOC值能達到這個要求，是符合我們測試標準的） | |
直徑大于0.5um的微粒濃度<100particles/m3 | |
O3<10ug/m3,NO×和SO×<10ug/m3; |
|
性能指標 | ||
使用環境條件 | 環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下測得的數值。 | |
結構特征 | ||
箱體結構 | 內箱材質：304#不銹鋼 3.0mm厚 外箱材質：冷軋鋼板1.5mm厚烤漆處理 保溫材質：聚氨酯發泡膠 100mm厚 控制箱和測試箱為整體式 | |
空氣調節通道 | 內置空氣間、循環風道及不銹鋼循環風機，通過頂部背葉窗及散流器，風均勻的從頂部吹出，將調和室中調和好的溫度、濕度散發到測試空間，從而達到均勻的控制溫濕度的目的 | |
箱門
| 單開門 防爆把手 防凝露電熱裝置 真空自動除霧透明視窗 視窗照明燈 | |
引線測試孔 | 開Φ50mm的測試孔，可以兩側開孔，并附上相應保溫隔熱配件及專用的密封軟塞 | |
觀察窗 | 透明電熱膜中空鋼化玻璃（位于門上）（帶防凝露功能），尺寸230X260mm | |
控制面板 | 液晶觸摸式可編程控制器，PLC編程 照明燈開關、總電源開關、RS-232通訊界面 | |
機械室 | 制冷機組、排風機、排水裝置、可調背葉窗、水蒸氣出口 | |
測試物料架 | 采用304#不銹鋼沖孔折彎成網狀，使用方便，物料架間間距可調節，標準配置兩塊 | |
配電控制柜 | 總電源斷路器、控制器、配電板、散熱風機、超溫保護器 | |
加熱系統 | 采用鱗片散熱式加熱管 P.I.D控制加熱從而達到溫度平衡 | |
加濕除濕系統 | 采用外加濕方式，壓縮機啟動除濕，P.I.D控制加濕量達到所需要的濕度 | |
補水系統 | 自制PVC加大水箱，水泵提升自動供水，循環過濾回收 | |
制冷系統 | ||
制冷原理 | ||
制冷方式 | 為了保證試驗室降溫速率和最低溫度的要求，本試驗室采用一套二元復式制冷系統，復迭式系統包括一個高溫級制冷循環和一個低溫級制冷循環，熱量交換通過蒸發冷凝器實現 | |
制冷壓縮機 | 采用歐洲進口法國泰康全封閉式壓縮機 | |
冷卻方式 | 風冷式鱗片式冷凝器，循環風機散熱 | |
蒸發器 | 翅片管式換熱器 | |
全進口制冷配件 | ||
油分離器 | 將壓縮機排出的高溫高壓制冷劑氣體混有的冷凍油滴分離下來，并返回到壓縮機曲軌腔供壓縮機潤滑和降溫用 | |
干燥過濾器 | 吸收制冷系統制冷劑中的殘留水分、酸性物質，和過濾掉系統中的固休雜質顆粒、銅削等，保護膨脹閥和毛細管的正常工作，不至于發 生冰堵和臟堵 | |
制冷劑 | 采用環保制冷劑R404A/R23作為本制冷系統的制冷介質 | |
電氣控制系統 | ||
控制器 | 控制器,分別控制溫度、濕度 風速調節、換氣量調節、等功能 超大7寸真彩液晶顯示觸摸屏控制器 | |
程序容量及控制功能 | 可使用的程序量:最大120組,1個程序可由1~99段次組合而成 可使用的記憶容量: 1200段 ，可重復執行命令:每一個命令可達999次，程序斜率設定可由時間軸來設定，程序間可設定聯結使用，程序之制作采對談式操作簡單 具有編輯,清除,插入等功能，4組時間信號輸出控制(可控制待測物ON/OFF動作) 具有9組PID參數設定，程序執行中具有跳段,保持功能，可顯示曲線,資料獲取；日期、時間調整功能；按鍵及畫面鎖定(LOCK)功能，可連接計算機使用 | |
通訊 | RS-232通訊界面，可做為監控及遙控系統、記錄試驗資料 | |
運行方式 | 程序方式 / 定值方式 | |
設定方式 | 中/英文界面、觸摸式輸入 | |
設定范圍 | 最大溫度范圍上下限5℃ | |
顯示分辨率 | 溫度：0.01℃；濕度：0.1% ;時間： 1min; | |
斷電記憶功能 | 可設定斷電恢復模式為：熱起/冷起/停止 | |
預約開機功能 | 可隨意設定開機時間，打開電源后時間到機臺自動運行 | |
輸 入 | PT100型鉑電阻 | |
曲線記錄功能 | 具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間；最大記錄時間為60天(當采樣周期為1.5min時) | |
軟件使用環境 | IBM PC兼容機，PⅡ以上CPU，128M以上存儲器，簡體中文Windows2000或簡體中文 WindowsXP作業系統 | |
循環風機 | 低噪音多翼離心風機 | |
加熱器 | 進口鎳鉻合金電加熱器 加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器） | |
加濕器 | 進口鎳鉻合金電加熱器 外加濕方式 | |
控制方式 | 抗積分飽和PID，BTC平衡調溫控制方式(溫度試驗設備) BTHC平衡調溫調濕控制方式(溫濕度試驗設備) | |
濕熱系統供水（僅濕熱型） | ||
供水方式 | 水泵提升 | |
供水裝置 | 2. PVC大水箱，在供水不方便時可用手動補水，水溫不高于 30℃的蒸餾水 | |
供水水質要求 | 電阻率≥500Ω·m | |
安全保護裝置 | ||
制冷系統 | 壓縮機過熱、過流、超壓，冷凝風機過熱 | |
試驗箱 | 極限超溫，風機、電機過熱繼電器 | |
加濕系統 | 加濕熱管干燒、供水異常、排水異常,缺水異常 | |
電源 | 漏電保護，超載及短路保護 | |
儲存環境要求 | 設備環境溫度應保持0℃～+35℃以內 | |
安裝環境條件要求 | 環境條件 溫度:15～28℃; 大氣壓:86～106kPa 周圍無強烈振動; 周圍無強烈磁場影響; 周圍無高濃度有機物釋放源 供電條件 電壓:220/380V±4% 頻率:50±0.5Hz 電流：不小于 50A 供水條件：水溫不高于 30℃的蒸餾水 試驗箱左右及后側壁板距離墻壁不得小于800mm，正面距離墻壁距不得小于1000mm設備運輸時，進入門口或通道、電梯等,是否能進入，以免影響貴司工程進度。 | |
運輸方式 | 整機運輸 | |
-
